泵用耐顆粒磨損機械密封結構

泵用耐顆粒磨損機械密封結構：

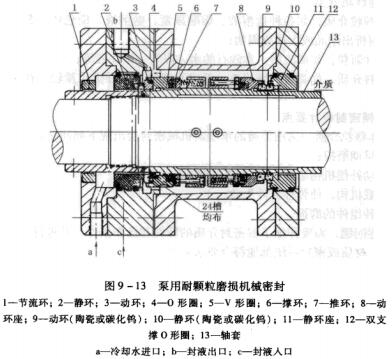

    該機械密封結構如圖9-13所示。從圖中可知，它采用雙端面機械密封，密封液的壓力髙于介質壓力。封液從端面的外周進人兩接觸密封平面，其泄漏趨勢為內漏。密封副采用碳化鎢組對，可取相同的寬度。此時，因密封副的硬度比固體顆粒的高，所以端面不會受到磨損或拉毛。

圖9-13泵用耐顆粒磨損機械密封

    介質端兩個硬環與座的配合用熱套緊配合，有利于將端面摩擦熱導給金屬座8，以降低密封副表面的溫度。大氣端的硬環采用坐在0形圈4上的浮動結構，可避免過盈配合產生的內應力和端面摩擦熱的聯合作用而產生的熱裂。兩種結構各有特點，不管怎樣，用冷卻方法降低密封副端面的溫度是重要的。為此，使封液進行循環冷卻，以及在大氣端的靜環內側通人冷卻水，以增加冷卻效果。在這里，還需以下說明：

①因操作壓力高，雙端面都采用平衡結構，動環和靜環的輔助密封圈均用兩個圈（密封件5和12〉，可保證密封可靠。

②推環7和撐環6分為兩個零件(通常作為一體），有利于動環的浮動。

③動環輔助密封圈和軸套是相對靜密封，但是軸向振動頻率髙，V形圈對軸套磨損大，故在軸套接觸部位噴涂陶瓷或硬鉻，以增加耐磨性。

④用雙0形圈12夾住的靜環可不設防轉銷。
